在新能源系统构成中，除了集中式和组串式逆变器外，还有一种易于安装、配置灵活的微型逆变器。与传统组串式逆变器相比，微逆方案可单独将每块光伏电池输出的电能经过转换直接输送到电网，能对每块光伏电池进行最大功率跟踪，保证每个光伏组件都工作在最大输出功率点，转换效率较高，同时具有很强的抗局部阴影能力，在户用光伏中得到广泛应用。本文将介绍微型逆变器的常见应用场景，并提供了非常有竞争力的实战方案。

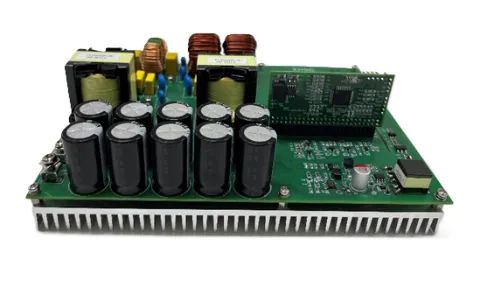

方案一：基于HC32F334的500W光伏微型逆变器方案

方案规格：

•  PV电压范围：25~60V

•  电网电压：200~240V @50Hz

•  最大输出功率：500W

•  开关频率：60kHz~200kHz

•  峰值效率：94.7%

•  入网电流THD：3.2% @Vpv=45V 500W

•  PF：>0.99

方案优势：

•  基于自主知识产权的数字电源控制器方案

•  高性能主控芯片HC32F334

•  交错反激采用谷底开通断续模式，提高系统效率

•  交错反激输出馒头波，减小反激输出母线电容

•  全桥逆变采用工频开关，提高系统效率

•  经典扰动式MPPT环，快速准确找到MPPT点

•  保护功能齐全：输出过流，输入反激过流保护，反激输出电压过压保护等

•  效率高达94.7%

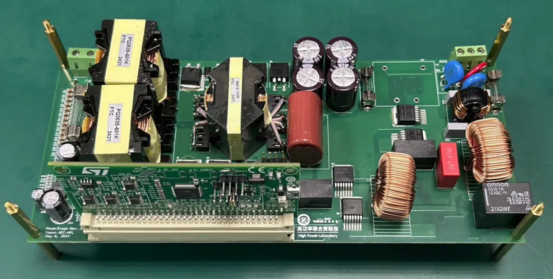

方案二：基于STM32G474的400W微型逆变器方案

方案规格：

1. Vin（标准输入电压）：36V

2. Vin_max（最大输入电压）：55V

3. Vin_min（最小输入电压）：18V

4. MPPT范围：20V至40V

5. Iin（标称输入电流）：12A

6. Imax（最大输入电流）：18A

7. Vbus（DC-DC标称输出电压）：380V

8. Vbus_max（DC-DC最大输出电压）：400V

9. Vac（交流标称输出电压）：110VAC/60Hz、220VAC/50Hz

10. Iac（交流最大输出电流）：1.8A/220VAC、3.6A/110VAC

11. Pac（最大输出功率）：400W

方案优势：

1. 电源应用 : 400W Microinverter

2. 数位控制 (主控制芯片 : STM32G474 )

3. 使用单一 MCU做 MPPT 与 Inverter 控制功能

4. 使用 PLL 锁相环进行环路控制

5. 隔离型 MPPT 符合规范需求

6. 采用ST第三类 SiC半导体，高频操作缩小体积

7. 太阳能转换成交流电并回电网
