MPPT控制器是一种通过调节电气模块的工作状态，使光伏板能够输出更多电能的电气系统，是传统太阳能充放电控制器的升级换代产品。它如同太阳能、锂电池与外部世界的桥梁，能够将太阳能电池板发出的直流电有效地贮存在蓄电池中，并通过逆变器与用电负载连接，有效解决光伏储能系统中安全性、可用性、易用性，使用寿命等关键技术难题，高效地提供清洁能源，不产生环境污染。

与传统的太阳能控制板比，理论上讲，使用MPPT控制器的太阳能发电系统会比传统的效率提高50%，根据实际的测试，由于周围环境影响与各种能量损失，最终的效率也可以提高20%-30%。

比一比推荐基于先楫HPM5361开发的MPPT控制器方案，实现电压电流ADC采集和PWM检测，内置过流保护功能。集成强大的核心处理能力、丰富的接口选项及卓越的控制性能，为设备制造商提供一站式、高性价比的解决方案。能帮助设备终端商实现国产化快速导入的需求。

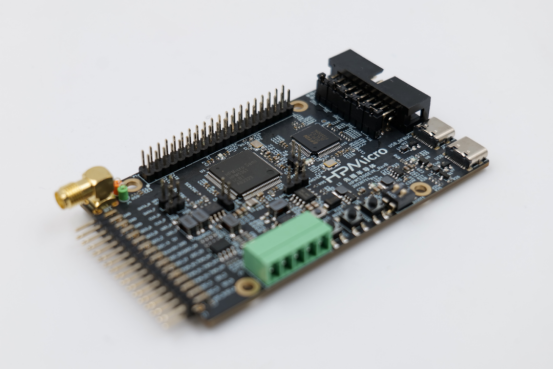

先楫HPM5361便携式储能MPPT板方案

方案简介：

在光伏系统中，根据光伏系统是否接入电网，可以分为离网型光伏系统和并网型光伏系统。MPPT控制器作为系统的前端部分，对光伏电池转换的电能进行预处理，提升能量的利用率，并使用电池作为储能设备，将多余的电能储存起来。本方案以先楫HPM5361为核心，实现电压电流ADC采集和PWM检测，内置过流保护功能。

方案特色：

1.配有高精度PWM用于IGBT驱动

2.16bADC实现输入输出电压精准采样

3.内置过流保护功能

4.双AC适配器在2-25小时内快速充电

5.灵活的5种充电方式

MCU特点：

1.主频480MHz，288KRAM，1MFlash;

2.16bADC,DAC,ACMP,OPAMP

3.支持各类位置传感器磁感应和旋转变压器包括光电式、磁感应和旋转变压器

4.灵活的编码器输入输出，硬解码，兼容总线型、”模拟类和脉冲型

5.运动控制协处理器

6.PLB可编程逻辑单元

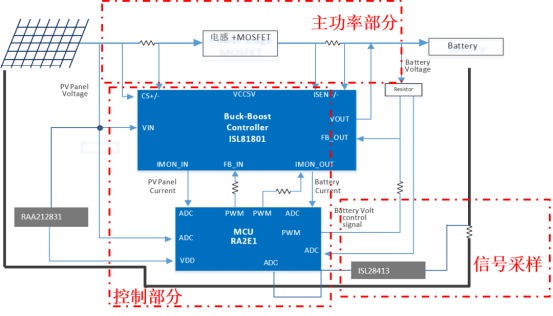

瑞萨新型光伏MPPT宽压、高效控制方案

用瑞萨R7FA2E1A72DFL ，Cortex-M23内核、48MHz、48Pin、高可靠性。

MPPT关键设计规格：

1.输出功率：

300W

2.输入电压：18V～72V

3.输出电压：12V～60V可调

4.最大转化效率：96%

方案所用元器件：

1.单片机：

R7FA2E1A72DFL

2.电源芯片：ISL81801、RAA212831

3.四通道运放：ISL28413

应用场景：

户外供电、储能充电、应急电源等。
